04FS02柔性密閉套管
親愛的朋友，歡迎您訪問上海駱盈管道設備有限公司網站，本頁面為04FS02柔性密閉套管產品詳細說明頁，如果您對產品的技術參數，使用工況，安裝施工，訂購價格等有疑問，可以致電：400-616-7767咨詢！
.jpg)
.jpg)
04FS02柔性密閉套管,柔性密閉套管尺寸
04FS02柔性密閉套管說明，人防密閉套管說明：
1、柔性填料材料：瀝青麻絲，聚苯乙稀板，聚氯乙烯泡沫塑料板。
2、密封膏：聚硫密封膏，聚胺脂密封膏。
3、穿墻處混凝土墻厚不應小于300，否則應使墻壁一邊加厚或兩邊加厚，加厚部分的直徑至少為D5+200.
4、鋼管和擋板焊接后經鍍鋅處理，再施行與套管安裝。
5、焊接采用手工電弧焊，焊條型號E4303.
1、柔性填料材料：瀝青麻絲，聚苯乙稀板，聚氯乙烯泡沫塑料板。
2、密封膏：聚硫密封膏，聚胺脂密封膏。
3、穿墻處混凝土墻厚不應小于300，否則應使墻壁一邊加厚或兩邊加厚，加厚部分的直徑至少為D5+200.
4、鋼管和擋板焊接后經鍍鋅處理，再施行與套管安裝。
5、焊接采用手工電弧焊，焊條型號E4303.
|
序號 |
名稱 |
數量 |
材料 |
備注 |
|
1 |
法蘭套管 |
1 |
Q235-A |
焊接件 |
|
2 |
密封圈 |
1 |
氯丁橡膠 |
|
|
3 |
法蘭壓蓋 |
1 |
Q235-A |
焊接件 |
|
4 |
螺栓 |
0 |
Q235-A |
GB897 |
|
5 |
螺母 |
|
Q235-A |
GB/T41-2000 |
|
6 |
鋼管 |
|
Q235-A |
|
|
7 |
擋板 |
|
Q235-A |
|

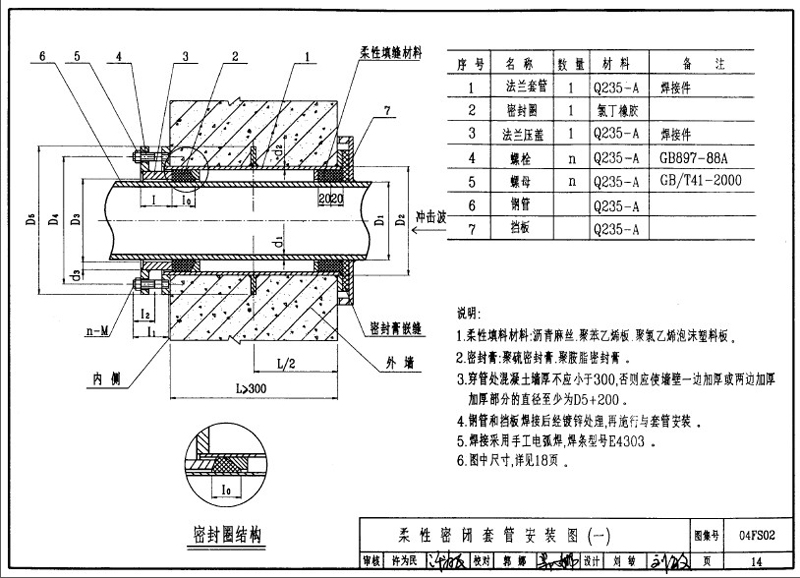

04FS02柔性密閉套管圖集
04FS02柔性密閉套管,柔性密閉套管尺寸
|
DN |
D1 |
D2 |
D3 |
D4 |
D5 |
D7 |
Ⅰ |
I0 |
Ⅰ1 |
Ｉ2 |
d1 |
d2 |
d3 |
d1 |
d2 |
k |
n-M |
|
|
50 |
60 |
95 |
65 |
145 |
200 |
81 |
65 |
/ |
72 |
30 |
3.5 |
4 |
8 |
65 |
86 |
4 |
4-M12 |
|
|
65 |
76 |
114 |
80 |
165 |
220 |
96 |
65 |
25 |
72 |
30 |
3.7 |
4 |
8 |
80 |
105 |
4 |
4-M12 |
|
|
80 |
89 |
127 |
95 |
180 |
235 |
115 |
65 |
25 |
76 |
38 |
4 |
4 |
10 |
95 |
118 |
4 |
4-M12 |
|
|
100 |
108 |
146 |
114 |
200 |
255 |
134 |
65 |
25 |
76 |
38 |
4 |
4.5 |
10 |
114 |
136 |
4 |
4-M12 |
|
|
125 |
133 |
180 |
140 |
235 |
290 |
160 |
65 |
25 |
76 |
38 |
4 |
6 |
10 |
140 |
167 |
6 |
6-M16 |
|
|
150 |
159 |
203 |
165 |
260 |
315 |
185 |
65 |
25 |
76 |
38 |
4.5 |
6 |
10 |
165 |
190 |
6 |
6-M16 |
|
|
200 |
219 |
265 |
226 |
320 |
375 |
246 |
65 |
25 |
76 |
38 |
6 |
6 |
10 |
226 |
226 |
6 |
6-M16 |
